高溃散改性水玻璃砂生产线工艺流程:行车将待开砂箱转运到除尘罩行车下方→除尘罩小行车吊运砂箱到落砂机→启动L1220落砂机落砂,不定时升降小行车吊钩→型砂块经ZS0660振动输送机→Y36816长距离输送机→NE50板链式提升机→1#砂块砂库→DZJ04140振动定量给料机→S3320砂块破碎机→D250带式他提升机→2#砂库→20T砂定量闸阀→10T气力再生机→10T风选磁选机→3#再生砂库→20T砂定量闸阀→FTB20沸腾冷却床砂降温→D400带式提升机→4#再生砂库→S5216砂温调节器(严格控制出砂温度)→20T砂定量闸阀→S5240筛沙机(去除140目以下细沙)→Y338密辊皮带机→D400带式提升机→Y338密封皮带机→5#再生砂储存砂库→20T砂定量闸阀→Y9116气力发送→造型接力砂库)→20T砂定量闸阀→D250(或D400或D500)带式提升机→造型砂库→砂定量比例调节阀→混砂机。

高溃散改性水玻璃砂生产线混砂机部分

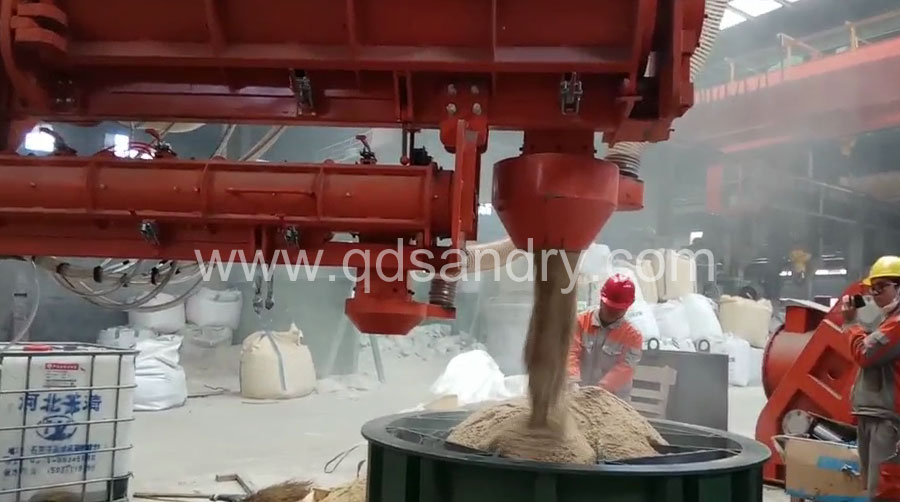

高溃散改性水玻璃砂生产线现场视频

混砂机设备型号及主要技术参数


序号

型号

生产率(t/h)

大臂长度(mm)

小臂长度(mm)

出砂口高度(mm)

装机功率(kw)


树脂砂

水玻璃砂





1

S2505

5

2600

1712

1100

6.6

8.1

2

S2510

10

2600

1760

1500

10.1

13.6

3

S2515

15

2600

1760

1500

13.6

17.6

4

S2520

20

2600/3000/4000

2100

1500

22.4

25.9

5

S2525

25

2600/3000/4000

2100

1500

25.9

25.9

6

S2530

30

3000/3500/4000

2200

1500

25.9

33.9

7

S2540

40

4000/5000/6000

2200

1600

33.9

40.9

8

S2560

60

4000/5000/6000

2400

1600

75

80

9

S2580

80

5000/7000/8000

2400

1600

80

85

10

S25100

100

5000/7000/8000

2400

1600

90

110

混砂机设备特点:
1、混砂搅笼:
1) 采用水平180°对开结构,并设有耐磨、耐腐蚀衬套,混砂叶片可调、耐磨、固定可靠、双螺旋叶片布置形式:两进一退,使混砂更均匀。
2)主轴上设有定位装置,叶片呈双螺旋布置,防止混砂时叶片打滑现象。使混砂效果更均匀。
3) 混砂刀片镶焊WC硬质合金刀片,使用寿命长。叶片的工作寿命5000小时左右。
4) 为了大限度的减少头尾砂,采用了搅笼头部的反向刀片和气动延时(1~3秒)闸门及自动控制三结合技术。
5) 搅笼轴头部设有特殊防尘机构,可有效除尘、去除液料气味。
2、液料系统
液料系统是混砂机的心脏,也是提高混砂质量和均匀性的关键系统。
1)液料泵
树脂泵:  采用美国威肯公司齿轮泵,
固化剂泵:采用美国帕斯菲达公司齿轮泵。
液料系统设置过滤装置,确保安全、可靠性。
2)液料阀
采用电动三通衬聚四氟乙烯膜球 阀,寿命大于2年,在提高混砂质量和减少头尾砂方面起到至关重要的作用。
  3)液料比例变频调节
当流量出现偏差时自动输出信号给PLC,经PLC处理后即改变电机变频器频率,使液料泵的电机改变转速,最终得到工艺所需的液料流量,输入混砂机搅笼。
4)雾化喷嘴:获得专利的外透式喷嘴(液料与压缩空气在喷嘴口外进行雾化)可满足在压缩空气>5公斤的压力下进行充分雾化,使混砂更均匀。比传统喷嘴雾化更充分,更有效提高混砂质量 ,并降低粘结剂加入量。具有喷嘴自动清洗功能。
5)液料桶:树脂桶、固化剂桶设有加热装置,所有液料桶加料口过滤网。无料预警:树脂桶、固化剂桶上设有自动检测装置,能通过PLC发出信号报警。
3、电气控制统:
1)电气控制:主要元器件采用进口国际知名品牌, PLC选用西门子S7系列产品,接触器、断路器、中间继电器采用施耐德、按扭主要元件采用西门子产品,变频器采用美国艾默生产品。控制柜设置模拟显示屏和文本显示器。
2)混砂机的运行、故障等通过模拟屏显示及声光报警,液料和砂的加入同步、精确、调节方便。
3)电柜壳体采用上海威图产品,壳体外型美观,防护等级达到IP55要求。
